Насосно-смесительный узел с сервоприводом длина - 180 мм VT.COMBI.S.180
В насосно-смесительном узле для водяного теплого пола VALTEC COMBI.S приготовление теплоносителя с температурой, пониженной относительно температуры прямой линии первичного контура, происходит за счет подмеса жидкости из обратной линии.
Регулирование осуществляется двухходовым клапаном, установленным в подающем коллекторе и оснащенным аналоговым сервоприводом VT.TE.3061 (управляющий сигнал – напряжение 0–10 В).

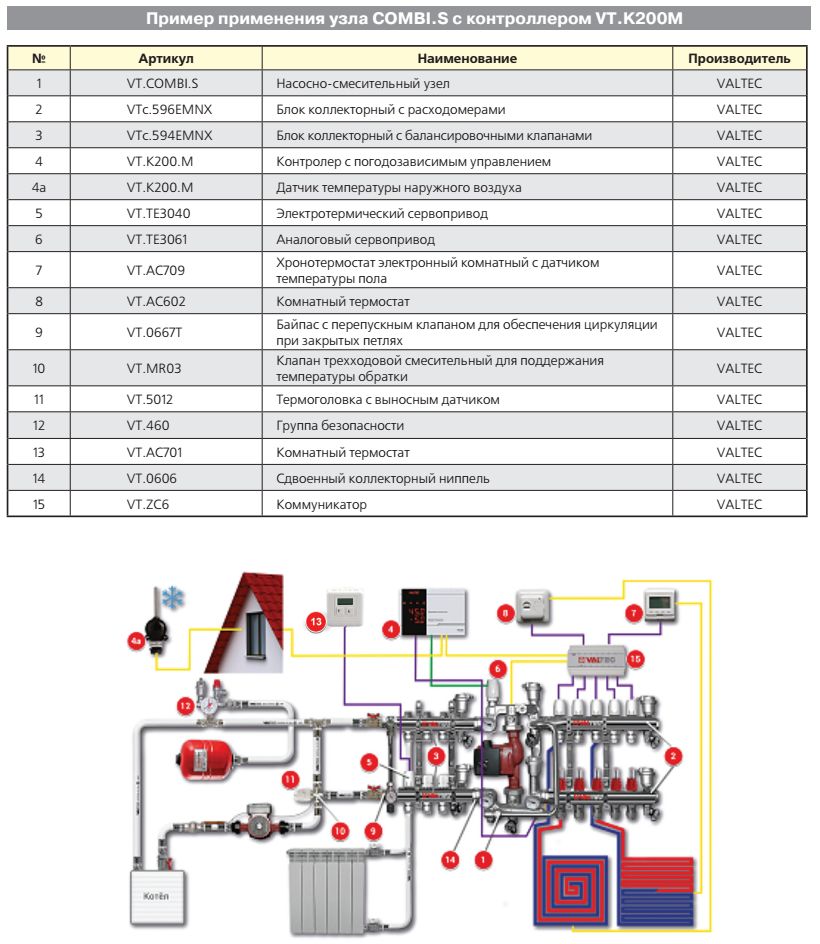

Такая комплектация рассчитана на совместную работу с погодозависимым контроллером VT.K200.
Другие основные элементы узла: балансировочный клапан в линии подмеса (задает соотношение теплоносителя, поступающего из обратной линии вторичного контура и прямой линии первичного), байпас с перепускным клапаном, встроенные шаровые краны для отключения циркуляционного насоса, автоматический воздухоотводчик, два погружных термометра (температуру теплоносителя, поступающего в теплый пол, показывает дисплей контроллера).
| Технические характеристики | Значение |
| Тепловая мощность смесительного узла (Δt = 10 °С) с насосом VRS 25/4, кВт | 15 |
| Тепловая мощность смесительного узла (Δt = 10 °С) с насосом VRS 25/6, кВт | 20 |
| Межосевое расстояние выходов, мм | 200 |
| Монтажная длина насоса, мм | 180 |
| Температура рабочей среды, °С | 90 |
| Рабочее давление, бар | 10 |
| Управляющее напряжение сервопривода, °С | 0–10 |
| Присоединительный размер | G 1" |
| Средний полный срок службы, лет | 15 |
